4. Simulação no Wokwi
Antes de comprar ou montar qualquer coisa, dá para rodar o robô inteiro no computador. Isso serve a um propósito muito claro:
O objetivo desta etapa não é construir o robô definitivo. É provar que a lógica do programa funciona — que o robô "decide" certo — antes de gastar um centavo em peças.
O Wokwi (wokwi.com) é um simulador gratuito e online para ESP32 e Arduino. Você escreve o código, monta o circuito arrastando peças no navegador e roda tudo ali mesmo, sem hardware.

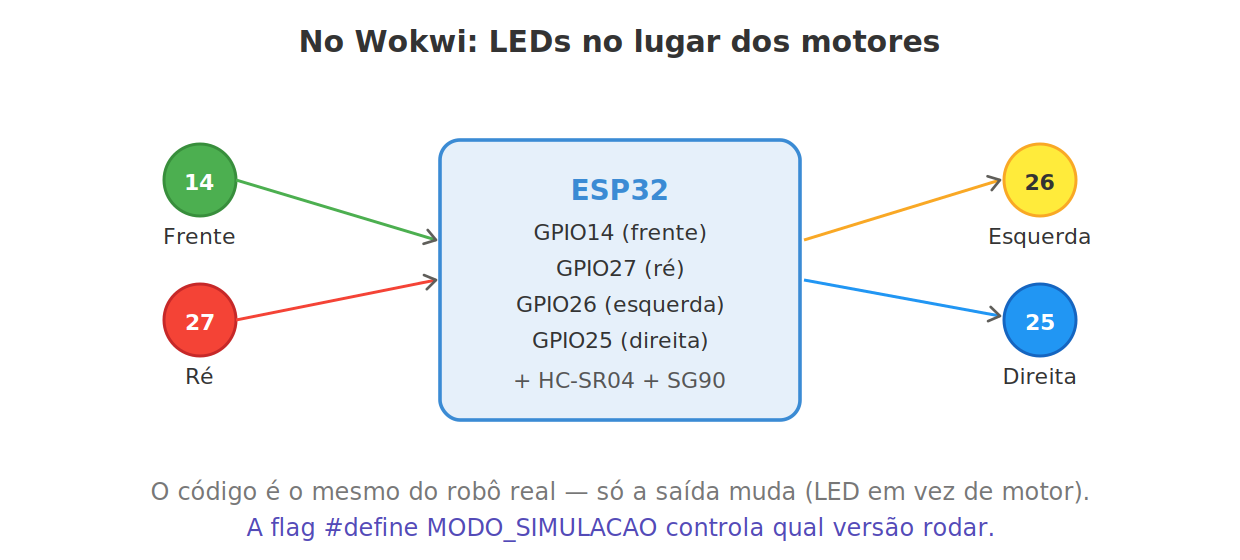

Um detalhe sobre motores: o Wokwi não tem um motor DC que se comporte igual ao do robô real. A solução é elegante e didática: trocamos cada motor por um LED colorido. Cada LED aceso significa uma direção de movimento. Assim você vê a decisão do robô acender na tela.

| LED | Cor | GPIO | O que significa quando acende |
|---|---|---|---|
| Frente | 🟢 Verde | 14 | Os motores girariam para frente |
| Ré | 🔴 Vermelho | 27 | Os motores girariam para trás |
| Esquerda | 🟡 Amarelo | 26 | O robô está virando à esquerda |
| Direita | 🔵 Azul | 25 | O robô está virando à direita |
O ponto importante: o código é exatamente o mesmo do robô real. Só a última etapa —
a saída — muda (acender um LED em vez de girar um motor). Uma única linha decide qual
versão roda: #define MODO_SIMULACAO. Você vai entender essa linha na próxima seção.
Montando o Wokwi, passo a passo
- Acesse wokwi.com, clique em New Project e escolha ESP32.
- Abra a aba
diagram.jsone substitua todo o conteúdo por este (ele descreve o circuito: o ESP32, o sensor, o servo e os 4 LEDs com seus resistores):
{
"version": 1,
"author": "Robô Autônomo ESP32",
"editor": "wokwi",
"parts": [
{ "type": "board-esp32-devkit-v1", "id": "esp", "top": 100, "left": 200, "attrs": {} },
{ "type": "wokwi-breadboard-half", "id": "bb", "top": 400, "left": 0, "attrs": {} },
{ "type": "wokwi-hc-sr04", "id": "ultra", "top": -60, "left": 80, "attrs": {} },
{ "type": "wokwi-servo", "id": "servo", "top": -60, "left": 350, "attrs": {} },
{ "type": "wokwi-led", "id": "ledF", "top": 420, "left": 100, "attrs": { "color": "green" } },
{ "type": "wokwi-led", "id": "ledT", "top": 420, "left": 180, "attrs": { "color": "red" } },
{ "type": "wokwi-led", "id": "ledE", "top": 420, "left": 260, "attrs": { "color": "yellow" } },
{ "type": "wokwi-led", "id": "ledD", "top": 420, "left": 340, "attrs": { "color": "blue" } },
{ "type": "wokwi-resistor", "id": "r1", "top": 460, "left": 100, "attrs": { "value": "220" } },
{ "type": "wokwi-resistor", "id": "r2", "top": 460, "left": 180, "attrs": { "value": "220" } },
{ "type": "wokwi-resistor", "id": "r3", "top": 460, "left": 260, "attrs": { "value": "220" } },
{ "type": "wokwi-resistor", "id": "r4", "top": 460, "left": 340, "attrs": { "value": "220" } }
],
"connections": [
["esp:3V3", "bb:tp.1", "red", []],
["esp:GND.1", "bb:tn.1", "black", []],
["bb:tp.2", "ultra:VCC","red", []],
["bb:tn.2", "ultra:GND","black", []],
["esp:D32", "ultra:TRIG","blue", []],
["esp:D33", "ultra:ECHO","green", []],
["bb:tp.3", "servo:V+", "red", []],
["bb:tn.3", "servo:GND","black", []],
["esp:D13", "servo:PWM","orange", []],
["esp:D14", "r1:1", "green", []],
["r1:2", "ledF:A", "green", []],
["ledF:C", "bb:tn.4", "black", []],
["esp:D27", "r2:1", "red", []],
["r2:2", "ledT:A", "red", []],
["ledT:C", "bb:tn.5", "black", []],
["esp:D26", "r3:1", "yellow", []],
["r3:2", "ledE:A", "yellow", []],
["ledE:C", "bb:tn.6", "black", []],
["esp:D25", "r4:1", "blue", []],
["r4:2", "ledD:A", "blue", []],
["ledD:C", "bb:tn.7", "black", []]
]
}
- Abra a aba
sketch.inoe cole o código da próxima seção, deixando a linha#define MODO_SIMULACAO true. - Clique no ícone de livro (Library Manager) e instale a biblioteca ESP32Servo.
- Clique em ▶ Play.
Como saber que funcionou. Depois do Play, você deve ver o LED verde acender (robô andando para frente). Passe o mouse sobre o sensor HC-SR04 no desenho e ajuste a distância para um valor pequeno: o robô deve parar, acender o LED vermelho (ré) e depois um dos LEDs de curva. Se isso acontece, a lógica está correta — antes mesmo de existir um robô de verdade. 🎉
